Magnes neodymowy z łbem stożkowym

Magnes neodymowy z łbem stożkowym

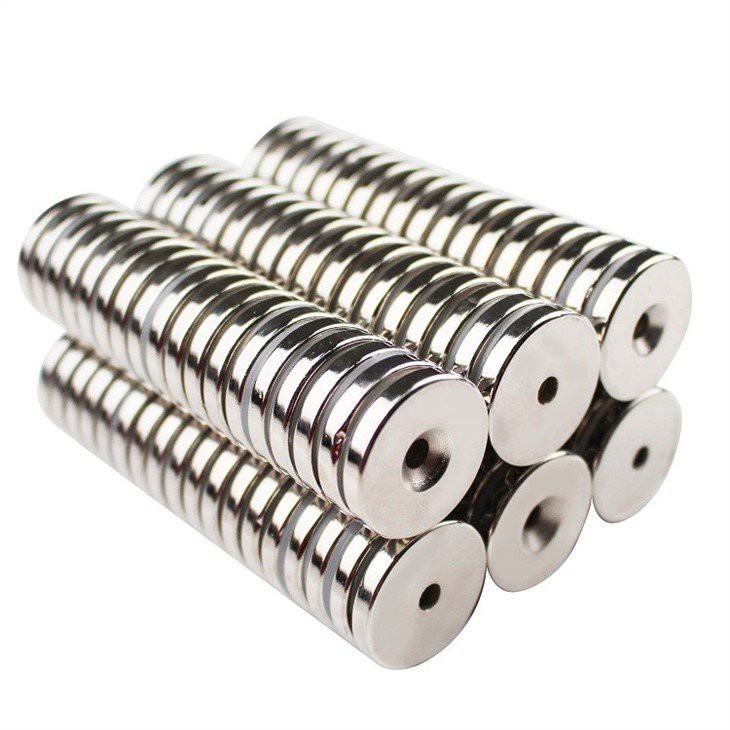

Magnesy neodymowe, powszechnie znane jako magnesy NdFeB, są rodzajem wysokowydajnego magnesu trwałego ziem rzadkich, który jest zbudowany ze stopu neodymu, boru i żelaza. Spiekany magnes neodymowy jest dostępny w szerokiej gamie kształtów i wymiarów. Magnes neodymowy z łbem stożkowym jest funkcjonalnym rodzajem pierścienia magnetycznego z jedną powierzchnią pokazaną jako standardowy pierścień, ale druga powierzchnia końcowa ma otwór pod kątem. Zwykle mierzy się ją za pomocą średnicy zewnętrznej, średnicy otworu przelotowego, średnicy głównej, głębokości i kąta. Kąt na ogół wynosi 90 stopni. Jego otwór z łbem stożkowym zapewnia wygodny sposób bezpiecznego mocowania magnesów zarówno na magnetycznej, jak i niemagnetycznej powierzchni za pomocą pasującej standardowej śruby z łbem wpuszczanym. Niemal w całości magnesy neodymowe z łbem stożkowym są namagnesowane wzdłuż swojej osi osiowej. Ponadto otwór wpuszczany jest również dostępny w neodymowym magnesie blokowym i neodymowym magnesie łukowym.

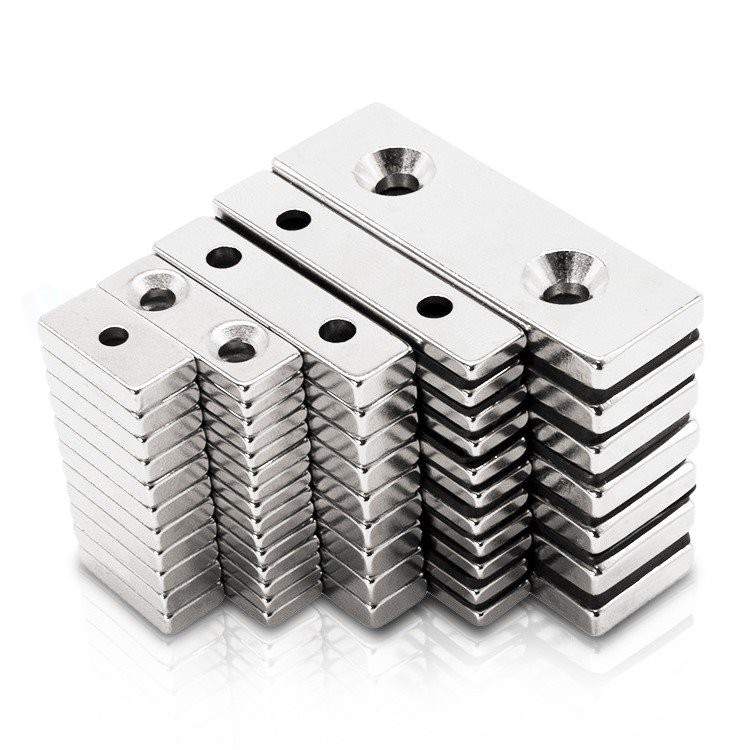

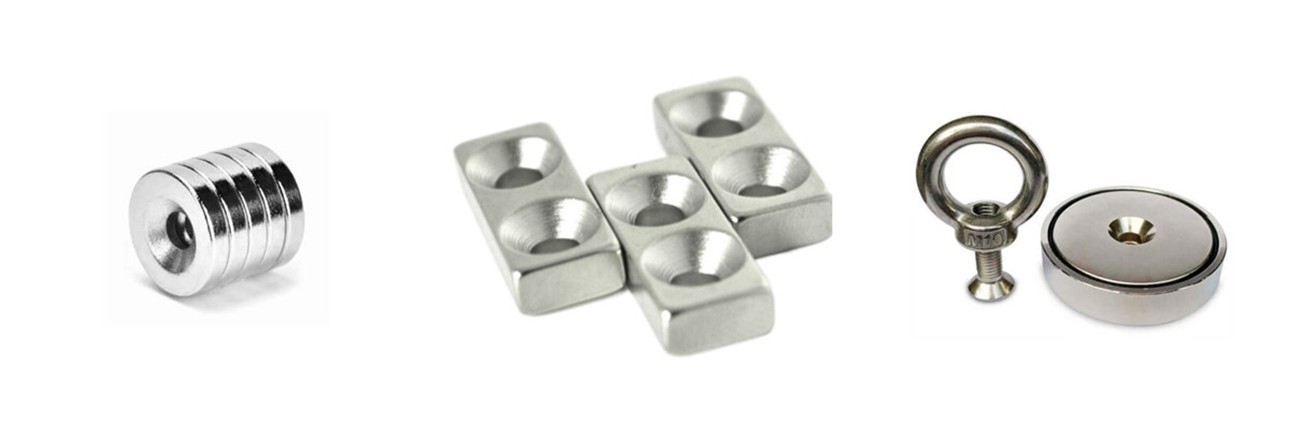

Magnesy neodymowe z pogłębiaczem stożkowym są zwykle używane razem ze śrubami. Magnesy z pogłębieniem stożkowym dzielą się na jednootworowe i wielootworowe, a ich kształty można również podzielić na magnesy z pogłębieniem stożkowym okrągłym, kwadratowe z pogłębieniem stożkowym i magnesy z pogłębieniem stożkowym do płytek (lub magnesy z otworami); Ogólnie, rozmiar pogłębiacza jest reprezentowany przez dużą literę D, d1 reprezentuje średnicę pogłębiacza, d2 reprezentuje otwór otworu wewnętrznego, a H reprezentuje grubość; Dlaczego wykonuje się pogłębiacze? Ponieważ jest używany razem ze śrubą, podczas montażu śruby, biorąc pod uwagę piękno i bezpieczeństwo oraz chroniąc magnes przed uszkodzeniem (silny magnes nie jest żelazny, stosunkowo kruchy i łatwy do złamania), ma kształt lejka.

Proces obróbki magnesu neodymowego z łbem stożkowym

Oprócz produktu wielkogabarytowego o regularnych kształtach, ze spiekanego magnesu neodymowego trudno jest bezpośrednio uzyskać wymagany kształt i wymiary ze względu na ograniczenia techniczne w procesie formowania z orientacją pola magnetycznego, dlatego też proces obróbki spiekanego półfabrykatu z magnesu neodymowego jest zawsze nieunikniony, zwłaszcza z łbem stożkowym neodymowym magnes. Jako rodzaj twardego i kruchego materiału cermetalowego, spiekany magnes neodymowy jest krytykowany ze względu na jego skrawalność, stąd tylko cięcie, szlifowanie i wiercenie można zastosować w procesie obróbki w tradycyjnej technologii obróbki. Proces obróbki otworów obejmuje zarówno otwór przelotowy, jak i otwór wpuszczany. Otwór z łbem stożkowym należy obrabiać na zasadzie otworu przelotowego. W celu zapewnienia współosiowości między otworem przelotowym a otworem wpuszczanym, obrabiany przedmiot musi być dokładnie zamocowany podczas procesu obróbki otworu wpuszczanego.

Typowy dostępny wymiar i gatunek magnetycznego zagłębienia Hongyu
