Neodymowy magnes pierścieniowy

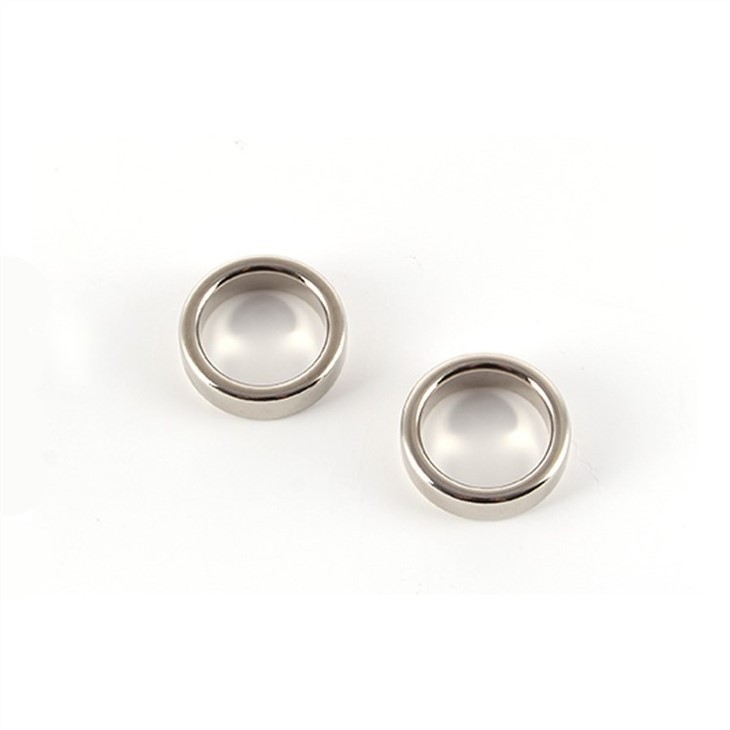

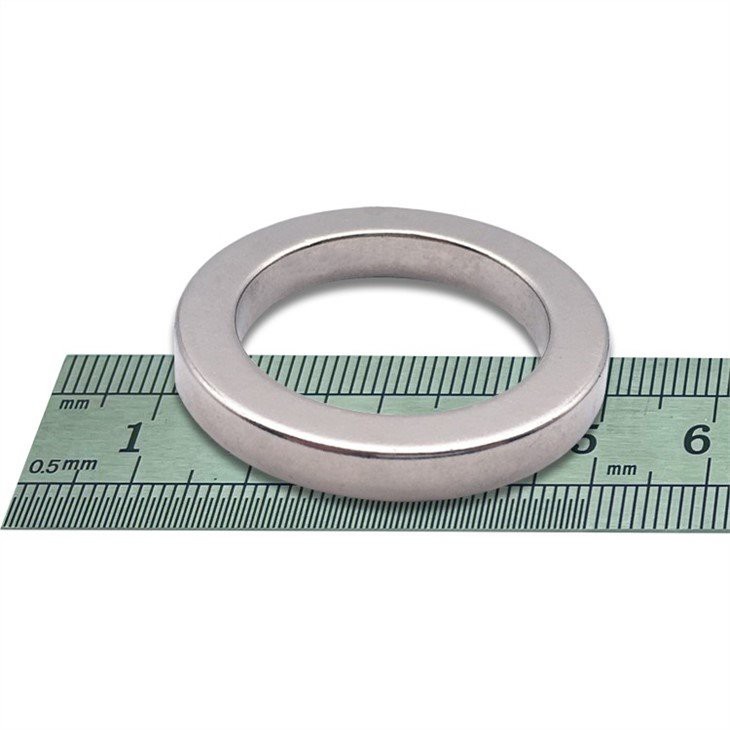

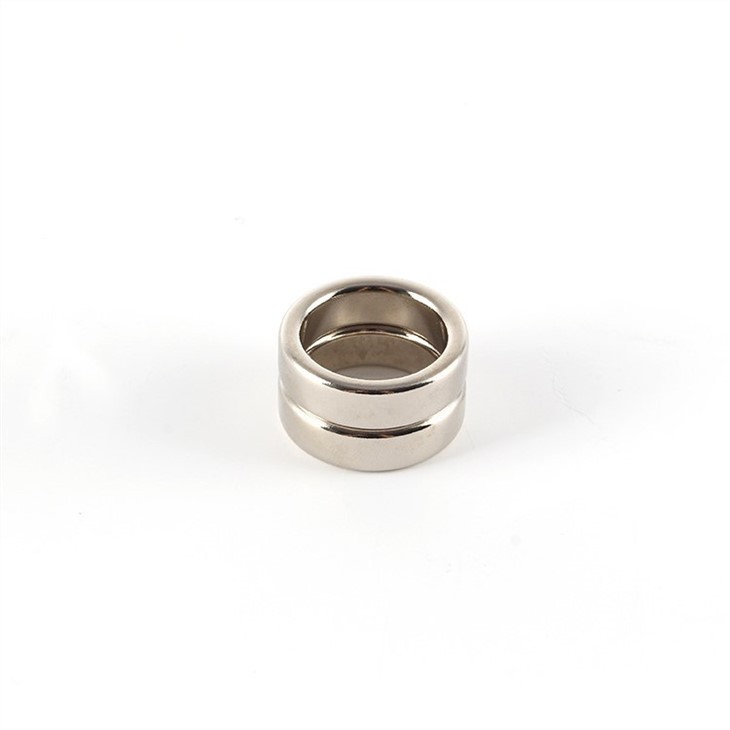

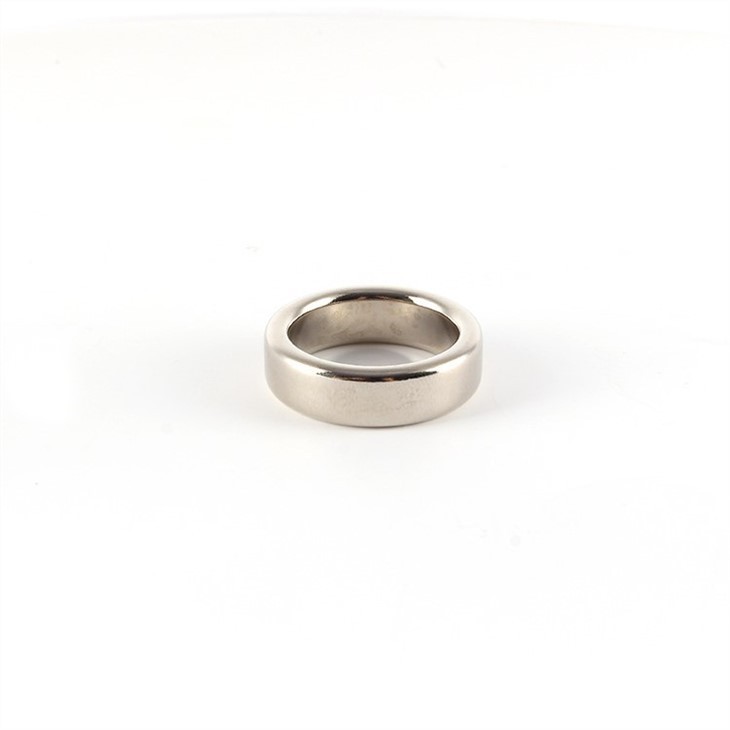

Magnesy neodymowe są produkowane na bazie stopów Nd-Fe-B, a spiekane magnesy neodymowe mają najwyższą wartość (BH)max spośród wszystkich dostępnych na rynku magnesów trwałych. Magnesy neodymowe w kształcie pierścienia mają okrągły kształt z koncentrycznym otworem w środku. Pierścień magnetyczny można podzielić na pierścień topure lub pierścień z łbem stożkowym w oparciu o szczegółowy kształt otworu wewnętrznego. Magnes z pierścieniem neodymowym należy mierzyć za pomocą średnicy zewnętrznej (OD), średnicy wewnętrznej (ID) i grubości (T). Podobnie jak w przypadku neodymowego magnesu tarczowego, magnes w kształcie pierścienia można namagnesować biegunem N i biegunem S naprzeciw płaskich powierzchni końcowych lub namagnesować diametralnie, tak aby biegun N znajdował się po jednej zakrzywionej stronie, a biegun S był po przeciwnej zakrzywionej stronie. Oprócz konwencjonalnych magnesów namagnesowanych osiowo lub namagnesowanych średnicowo, w SDM dostępny jest również magnes pierścieniowy zorientowany promieniowo. Ponadto magnesy neodymowe łatwo korodują w wilgotnych warunkach i należy je pokryć powłoką ochronną.

Proces obróbki neodymowego magnesu pierścieniowego

Spiekany magnes neodymowy ma trudności z jednorazowym bezpośrednim osiągnięciem wymaganej dokładności kształtu i wymiarów ze względu na techniczne ograniczenia procesu formowania z orientacją pola magnetycznego, a proces obróbki półfabrykatu magnesu neodymowego jest nieunikniony. Jako typowy materiał z cermetalu, spiekany magnes neodymowy jest dość twardy i kruchy, dlatego w procesie obróbki można stosować tylko cięcie, wiercenie i szlifowanie w konwencjonalnych technologiach obróbki. 4mm jest powszechnie traktowane jako krytyczny wymiar wewnętrznego otworu magnesu pierścieniowego. Przy otworze wewnętrznym większym niż 4mm należy wybrać proces trepanacji. Jako produkt uboczny w procesie trepanacji, rdzeń trepanacyjny może być wykorzystany do wytworzenia innego odpowiedniego magnesu, a tym samym znacznie poprawić stopień wykorzystania materiału.
