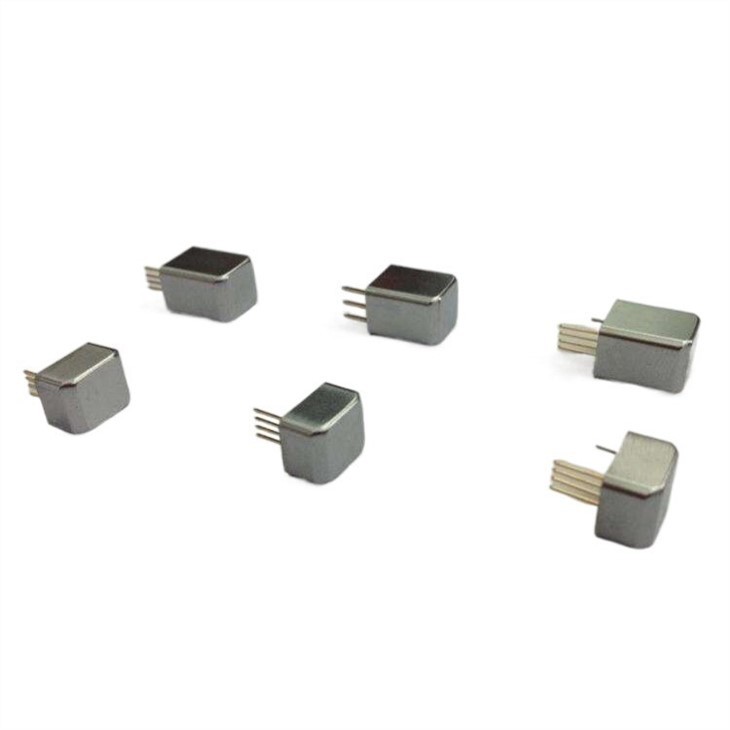

Magnes czujnika TMR

Niektóre wprowadzenie czujnika TMR

Czujnik TMR to epokowy czujnik z efektem magnetooporu, który w ostatnich latach znalazł zastosowanie w przemyśle. Czujnik TMRsensor charakteryzuje się znacznie większą szybkością zmiany rezystancji w porównaniu z czujnikiem AMR i GMR, dzięki czemu uzyskano wiele zalet, takich jak niski koszt i pobór mocy, wysoka częstotliwość odpowiedzi i czułość. Hongyu zebrał również pewne doświadczenie w magnesie czujnika TMR ze względu na szerokie zastosowanie czujnika TMR.

Co to jest efekt magnetooporu tunelowego?

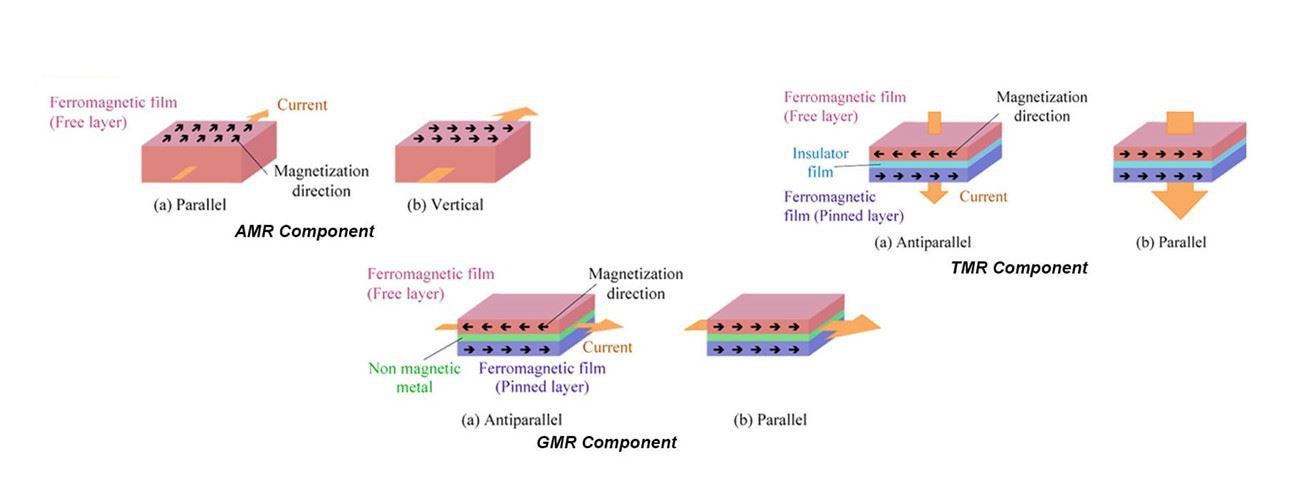

Przekładkową strukturę złożoną z dwóch warstw ferromagnetycznych i warstwy izolacyjnej można nazwać magnetycznymi złączami tunelowymi (MTJ). Tunelowa magnetorezystancja MTJ ulegnie zmianie przy zmianie względnej orientacji momentu magnetycznego dwóch warstw ferromagnetycznych, a zjawisko to jest znane jako efekt tunelowania magnetorezystancji (TMR). Struktura składowych TMR i GMR jest w zasadzie taka sama, a kierunek prądu składowej TMR i GMR jest odpowiednio prostopadły i równoległy do ​​​​warstwy.

Kierunek namagnesowania przypiętej warstwy jest stały, a kierunek namagnesowania warstwy swobodnej można regulować zgodnie z zewnętrznym polem magnetycznym, w związku z czym zmienia się również rezystancja elektryczna elementu TMR. Składnik TMR wykazuje najmniejszy opór, gdy kierunek namagnesowania warstwy swobodnej jest równoległy do ​​warstwy przypiętej, a następnie przepływa przez barierę duży prąd. Zamiast tego opór znacznie wzrośnie, gdy kierunek magnesowania będzie antyrównoległy, a zatem niewielki prąd przepływa przez barierę.

O magnesie czujnika TMR

Zespół Hongyu pomoże klientom wybrać odpowiedni czujnik TMR zgodnie ze szczegółowymi specyfikacjami technicznymi i czeka na współpracę z odpowiednimi klientami.
