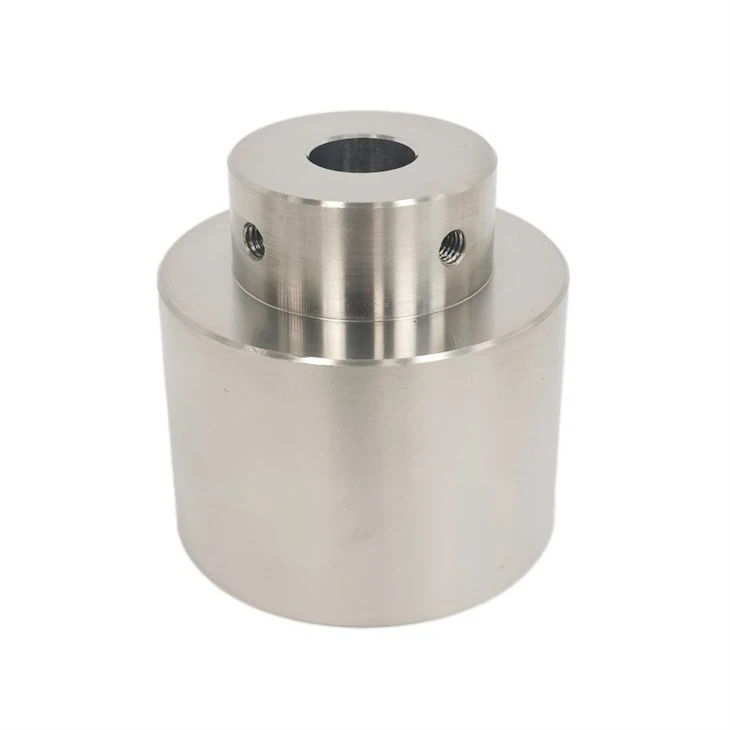

Radialne sprzęgło magnetyczne

Promieniowe sprzęgło magnetyczne

Głównym zastosowaniem magnesów trwałych jest sprzężenie magnetyczne, które opiera się przede wszystkim na sile przyciągania między diametralnie przeciwległymi biegunami magnetycznymi w celu wytworzenia bezszumowej i wolnej od tarcia, bezkontaktowej transmisji między wewnętrznymi i zewnętrznymi układami mechanicznymi.

Charakterystyka:

1. Przekształć konwencjonalne uszczelnienie dynamiczne w uszczelnienie statyczne, aby uzyskać przenoszenie mocy przy zerowym wycieku.

2. Można zapobiegać przenoszeniu drgań, co pozwala na stabilną pracę maszyn z przenoszeniem bezdotykowym.

3. Odłącz zabezpieczenie przed przeciążeniem.

4. Łatwa w budowie, rozwiązywaniu problemów i utrzymaniu prostej struktury.

5. Istnieją różne rodzaje ruchu, takie jak ruch liniowy, ruch obrotowy i ruch złożony śrubowo.

6. Pozbądź się zanieczyszczeń.

Klasyfikacje:

Istnieje kilka kryteriów klasyfikacji sprzężenia magnetycznego:

1. W oparciu o koncepcję sprzężenia można podzielić na typy synchroniczne, wiroprądowe i histeretyczne.

2. W zależności od rodzaju ruchu można go podzielić na liniowy, obrotowy i śrubowy.

3. W oparciu o formę strukturalną można podzielić na typ cylindra i typ dysku.

4. W zależności od ułożenia magnesów można je podzielić na przerywane i kombinowane.

Optymalizacja parametrów strukturalnych:

Istnieje wiele cech strukturalnych sprzęgła magnetycznego, a zmiany tych parametrów będą miały bezpośredni wpływ na wielkość przenoszonego momentu obrotowego.

1. Należy zoptymalizować liczbę biegunów magnetycznych. Zasada energii magnetostatycznej mówi, że gdy liczba biegunów wzrasta, energia może być magazynowana wydajniej, co prowadzi do uwolnienia energii statycznej po jej przekształceniu w energię kinetyczną. Jednak zbyt wiele biegunów powoduje większy wyciek strumienia, co zmniejsza gęstość strumienia w szczelinie powietrznej i wynikający z tego moment obrotowy. Mały efektywny promień lub mała szczelina powietrzna wymaga większej liczby biegunów, podczas gdy duży efektywny promień lub duża szczelina powietrzna wymaga mniejszej liczby biegunów.

2. Osiągnięcie idealnej grubości żelaza jarzma. Jarzmo żelazne może z powodzeniem blokować pole magnetyczne od zewnątrz. Żelazka jarzmowe, które są elementem składowym układu obwodów magnetycznych, mają możliwość modyfikowania natężenia i rozkładu gęstości strumienia oraz jego wycieku i stanu pracy stałego pola magnetycznego. Żelazo z cienką warstwą najpierw indukuje nasycenie magnetyczne, następnie wzrost oporu magnetycznego, a na koniec zmniejszenie momentu obrotowego.

3. Poprawa grubości magnesów trwałych. Magnes trwały zapewnia potencjał magnetyczny dla całego obwodu. Moment obrotowy wzrasta wraz ze wzrostem gęstości strumienia szczeliny powietrznej. W pewnych granicach grubość magnesu trwałego spowoduje znaczny wzrost momentu obrotowego. Ze względu na opór magnetyczny i wyciek strumienia moment obrotowy przestaje rosnąć, gdy grubość osiągnie określony punkt.
